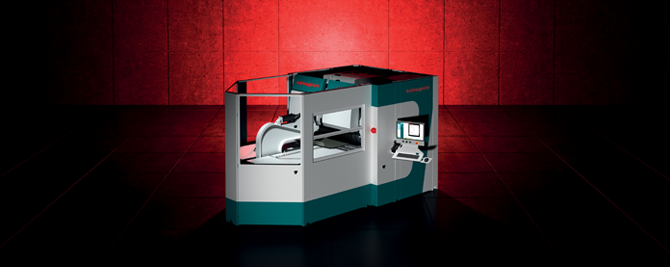

P1 - Универсальный и высокопроизводительный электрический панелегиб

Компактное и надежное

решение для гибки

Панелегиб P1 по своей природе сочетает производительность (благодаря автоматическим циклам гибки и перемещения детали) и гибкость (благодаря универсальному гибочному инструменту и запатентованной кинематике).

Гибкая автоматизация

Использование универсального гибочного инструмента, который автоматически в ходе цикле адаптируется к геометрии панели, не вызывая простоя оборудования и не требуя переоснастки вручную, позволяет выполнять производство комплектов или единичных партий.

Стабильная технология

Применяемые технические решения, в том числе использование только пневматических и электрических приводов, гарантируют бережное отношение к человеку и к окружающей среде, не снижая производительности. Энергопотребление панелегиба составляет менее 3 кВт и он является в по настоящему компактным, занимая всего лишь 8 м².

Адаптивная система

Интегрированные адаптивные технологии (современные датчики, формула гибки, MAC2.0) создают «умную» систему , которая способна автоматически адаптироваться к изменениям материала и внешней среды, устраняя отходы и не требуя корректирующих действий, в то же время расширяя ассортимент изготавливаемой продукции.

Высокая универсальность

Благодаря запатентованной кинематике гибочного узла панелегиб P1 может выполнять гибы на самых разнообразных изделиях и получать формы, недостижимые для других гибочных станков.

Соединяемость 4.0

Фирменные программы LINKS и OPS обеспечивают связь между системой и всеми участвующими в производственном процессе отделами предприятия.

Гибкая технология с

высокими динамическими

характеристиками.

ПРОИЗВОДИТЕЛЬНОСТЬ
АДАПТИВНОСТЬ
ТОЧНОСТЬ

Как объединить производительность и гибкость?

При традиционной гибке средний показатель общей эффективности оборудования OEE составляет 30%, а его гибкость зависит от системы переоснастки, которая часто является дорогостоящей, требует много времени, намного больше по сравнению с панелегибами, или же гибкость системы достигается за счет установки нескольких гибочных прессов. Компактный электрический панелегиб P1 по своей природе сочетает производительность (благодаря автоматическим циклам гибки и перемещения детали) и гибкость (благодаря универсальному гибочному инструменту).

Сколько времени требуется на переоснащение?

Панелегиб P1 не требует переоснащения: верхний и нижний нож, опорный нож и держатель заготовки представляют собой универсальный инструмент, который может работать со всем диапазоном обрабатываемых материалов и толщин.

Влияет ли ручная загрузка и выгрузка на общее время цикла?

Загрузка и выгрузка выполняются оператором, который размещает металлический лист в рабочей зоне и убирает готовые изделия после гибки. Панелегиб P1 минимизирует влияние этих действий на общее время цикла, так как он позволяет выгружать готовое изделие после размещения новой заготовки в рабочей зоне, объединяя таким образом две операции в одном действии.

Влияет ли переналадка P1 на производительность?

Переналадка оказывает минимальное влияние на производительность панелегиба: когда программа загружена, держатель заготовки автоматически настраивается параллельно выполнению других операций, а манипулятор занимает положение для захвата и перемещения листа.

Как выполнять производство комплектов или единичных партий?

Панелегиб P1 оснащен автоматическим держателем заготовки ABA, который в ходе цикла автоматически регулирует длину инструмента в соответствии с размером обрабатываемой детали, что позволяет избежать простоя станка или его переоснастки вручную в ходе цикла; это идеальное решение для производства комплектов и единичных партий.

Как достигаются высокие динамические характеристики?

Панелегиба, держатель ножа выполняет движения с большей степенью свободы и достигает таких положений для выполнения загибов, которые невозможно достичь на других панелегибах. Кроме того, электроприводы и запатентованная кинематика позволяют выполнять гибы за 2 секунды.

Как сделать, чтобы отклонения параметров материала не оказывали влияния на производство?

MAC2.0 – это набор интегрированных технологий (датчиков, формул и алгоритмов), которые превращают панелегиб в умный инструмент. Это позволяет устранить отходы и сократить корректировочные действия, проводить измерения в ходе цикла и автоматически компенсировать любые отклонения параметров обрабатываемого материала.

Как сделать, чтобы внешние изменения не оказывали влияния на производство?

В панелегиб P1 встроены современные датчики, которые замеряют реальные размеры обрабатываемой детали. Данные в реальном времени поступают в формулу гибки, которая определяет необходимое усилие, применяемое к листу, гарантируя точность, повторяемость и качество готового изделия.

Как адаптировать панелегиб под различные производственные потребности?

Благодаря запатентованной кинематике гибочного узла панелегиб P1 может выполнять гибы и получать геометрические формы, недостижимые для других гибочных станков.

Как сделать процесс реагирующим на изменения в производственных заданиях?

P1 может быть оснащен фирменным программным обеспечением OPS, которое обеспечивает связь между панелегибом и управленческо-логистическим программным обеспечением предприятия: в зависимости от потребностей, OPS управляет последовательностью производства различных деталей. Универсальный гибочный инструмент, переналадка в ходе цикла и автоматическое перемещение заготовки позволяют системе незамедлительно реагировать на любые запросы.

Как достичь максимальной точности?

Металлический лист центрируется только один раз в начале процесса относительно регулируемых центрирующих упоров: это минимизирует время цикла, а также любые погрешности, которые поглощаются в ходе первого гиба. Формула гибки автоматически оптимизирует параметры гибки, чтобы уменьшить количество отходов, а система MAC2.0 выявляет и автоматически компенсирует любые отклонения в материале, чтобы гарантировать точную, высококачественную гибку.
