S4 - Сальванини Центр пробивки и резки
Благодаря головке мультипресса, встроенным ножницам, функции «Punch&Cut» и раскрою без обрезков при захвате Центр пробивки и резки S4 гарантирует максимальную точность, минимальный брак и самую высокую эффективность.
ГОЛОВКА МУЛЬТИПРЕССА
- ВВЕДЕНИЕ
- КОНФИГУРАЦИИ

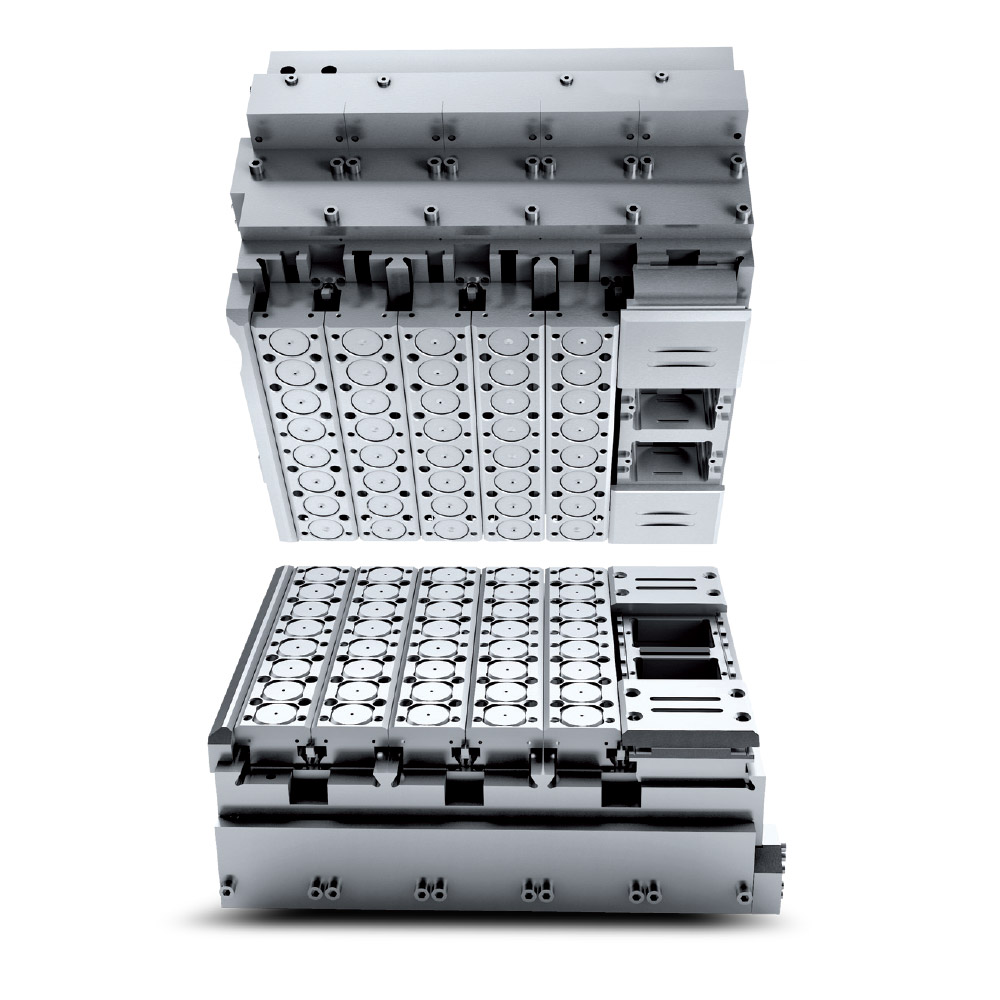

Единая конструкция и безостановочная смена инструмента.
Головка мультипресса запатентована компанией Сальванини (Salvagnini). Имеет матричную конструкцию, в которой все места заняты необходимыми для производства инструментами.
Для смены инструмента не нужно останавливать работу, не требуются никакие автоматические устройства для переналадки, так как инструменты всегда доступны. Такая особенность снимает необходимость в выполнении движений по перемещению листа к активному инструменту.
Данная функция наделяет установку S4 несравнимыми преимуществами в плане времени цикла и износа инструментов.

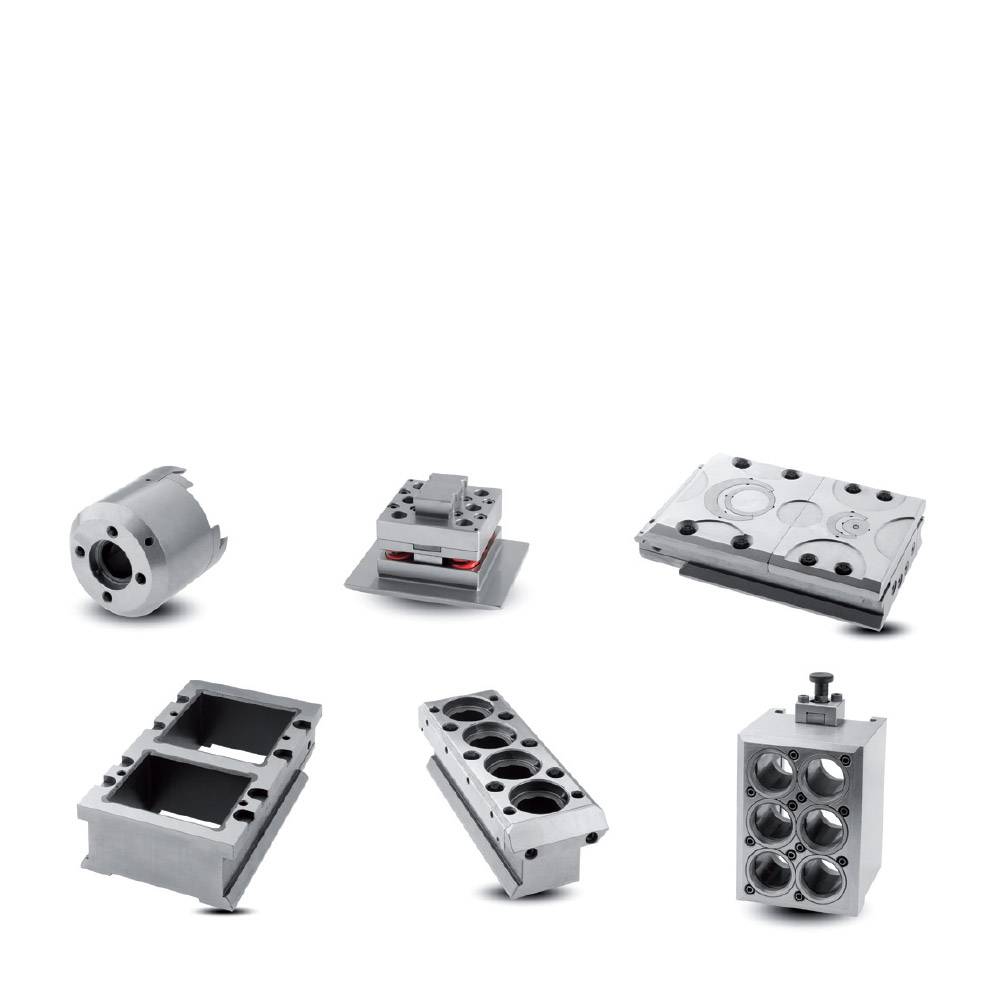

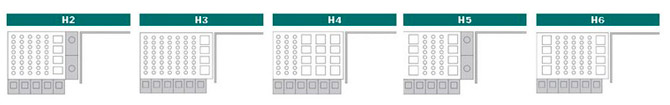

5 различных конфигураций головки мультипресса.
Компания Salvagnini предлагает 5 различных конфигураций головки мультипресса, которые отличаются между собой количеством станций и позволяют отвечать разнообразным производственным требованиям каждого заказчика.
| Press specifications | Number of tools per type of head | ||||
| H2 | H3 | H4 | H5 | H6 | |
| 70kN / 7.7 ton presses with max. Ø 33 mm / 1.30" tools | 40 | 56 | 24 | 24 | 40 |
| 260kN / 28.6 ton presses with max. 90 x 90 mm / 3.50" x 3.50" tools | 4 | 4 | 12 | 8 | 8 |
| Basic configuration | 44 | 60 | 36 | 32 | 48 |
| Optional 120kN / 13.2 ton presses with max. Ø 60 mm / 2.36" tools | 5 | 6 | 6 | 5 | 6 |
| Optional 80kN / 8.8 ton embossing presses with max. Ø 60 mm / 2.36" tools | 5 | 6 | 6 | 5 | 6 |
| Optional 120kN / 13.2 ton double indexing presses with max. Ø 60 mm / 2.36" tools | 6 | 6 | 6 | 6 | 6 |
| Optional 30kN / 3.3 ton multiple presses with 6 max. Ø 33 mm / 1.30" tools each | 30 | 36 | 36 | 30 | 36 |
| Optional 55kN / 6.1 ton presses with lower embossing cylinders | 5 | 5 | 2 | 3 | 3 |
| Maximum number of punches in head | 76 | 96 | 72 | 64 | 84 |
ВСТРОЕННЫЕ ПРЕСС-НОЖНИЦЫ
- ВВЕДЕНИЕ
- ПРОБИВКА И РЕЗКА
Сведение брака к нулю, сбалансированное комплектное производство.
Прилегающие комбинированные пресс-ножницы не имеют себе аналогов на рынке. Данный механизм встраивается в головку мультипресса в виде единой конструкции, создавая сверхкомпактную многофункциональную систему с высокой производительностью и эффективностью. Состоит из двух автономных 500 мм ножей, расположенных под прямым углом друг к другу. Ножи подвижны, оснащены прижимными балками, позволяют выполнять резы любой длины, как по оси X, так и Y.
Пробивка и резка
На традиционных установках последовательная резка и выгрузка отдельных деталей, составляющих групповой лист или «раскрой», осуществляется после окончания пробивки всего исходного листа. Компания Salvagnini разработала специальную функцию «Punch&Cut» (пробивка и резка), которая позволяет распознавать и группировать операции пробивки каждой конкретной детали, обрабатывать каждую из них отдельно, сводя к минимуму напряжение металлического листа: это повышает точность и степень повторяемости, оптимизирует производственный поток на выходе. Таким образом, функция пробивки и резки «Punch&Cut» позволяет сбалансировать производство при комплектной или групповой обработке, которая обычно требуется на линиях гибкой производственной системы.

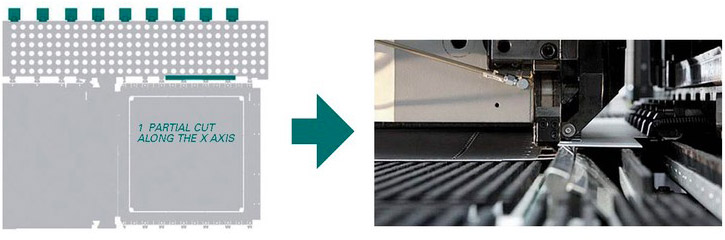

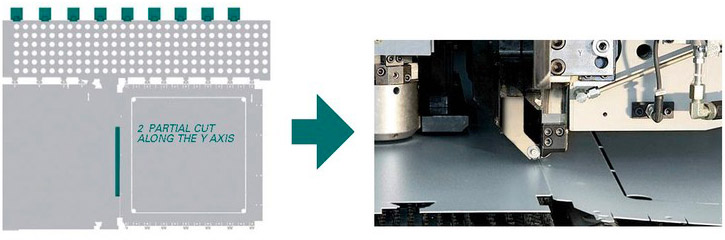

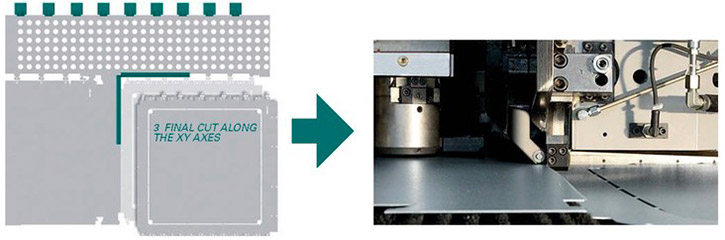

Mode of operation: no energy, time or scrap wasted
МАНИПУЛЯТОР
- ВВЕДЕНИЕ
- СТРОЕНИЕ
Автоматический контроль линейных изменений, сокращение времени цикла.
Запатентованный компанией Сальванини (Salvagnini) манипулятор перемещается по направляющим, которые крепятся к нижней части C-образной конструкции, что обеспечивает высокоточное позиционирование. Состоит из легкого симметричного подвижного органа с 9 зажимами и 9 механическими упорами для эффективного центрирования и надежного выполнения технологического процесса. Длинный ход составляет 3030 мм и позволяет работать без перезахвата с листами, размеры которых достигают 3024 мм: это, в свою очередь, несравнимо повышает производительность и точность обработки.

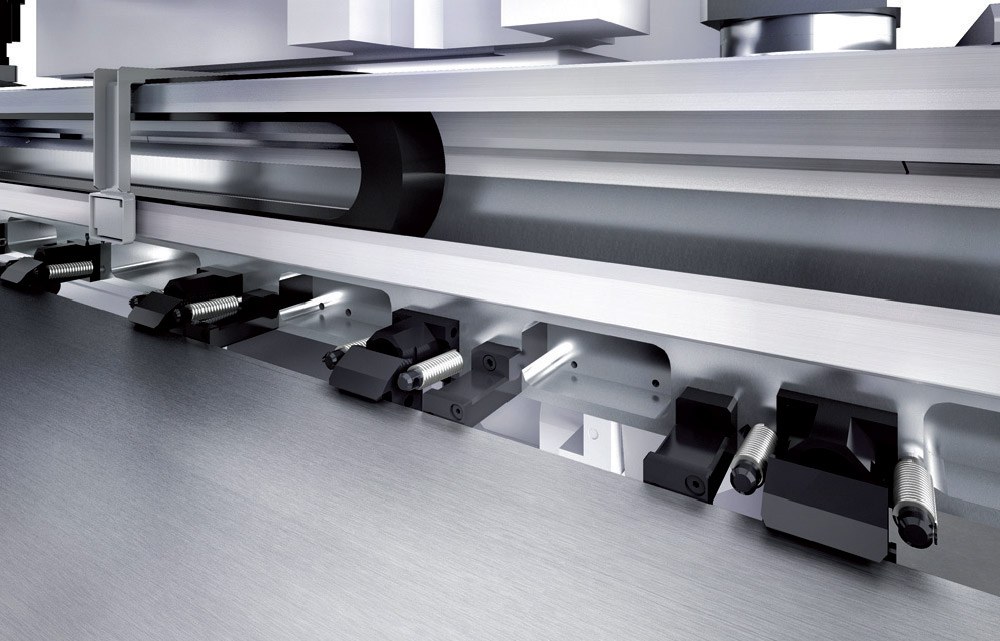

Двойной двигатель для максимальной эффективности
Манипулятор оборудован двумя парами бесщеточных двигателей: первая пара использует фирменную кинематическую систему передачи, а вторая – логику портального управления.
Такое решение несет в себе следующие преимущества:
• значительно повышает динамику и максимальную скорость манипулятора;
• позволяет снизить время цикла в пользу производительности станка;
• обеспечивает точность обработки благодаря точно сбалансированной толчковой нагрузке;
• улучшает динамические характеристики даже при работе с заготовками большой толщины и на станках типа 40 (которые обрабатывают 4-метровые листы);
• обеспечивает точность даже при очень длинном ходе манипулятора.
